Fabricación a medida de Optomecánica

En GLS somos distribuidores oficiales para España de los productos de mecánica óptica de Standa, compañía líder en Europa en la fabricación de optoelectrónica, optomecánica y láseres, así como en optomecánica compatible para vacío.

Standa ofrece diseño y fabricación de componentes y sistemas optomecánicos, láseres e instrumentación de precisión estándar, pero también ofrecemos soluciones de optomecánica a medida, como por ejemplo, mesas ópticas a medida con diferentes diseños.

Algunos ejemplos de éxito de sistemas optomecánicos a medida:


Plataforma 8MLAOM-1200- gimbal motorizado para óptica de muy gran formato (2 ejes motorizados)

El gimbal 8MLAOM-1200 ha sido diseñado para espejos ópticos con aperturas inferiores a 1200 mm de diámetro y para motores servo AC con encoders.

Más información

 Front view of a large aperture (1200 mm) optical mirror installed in precision motorized optical mount 8LAOM-1200

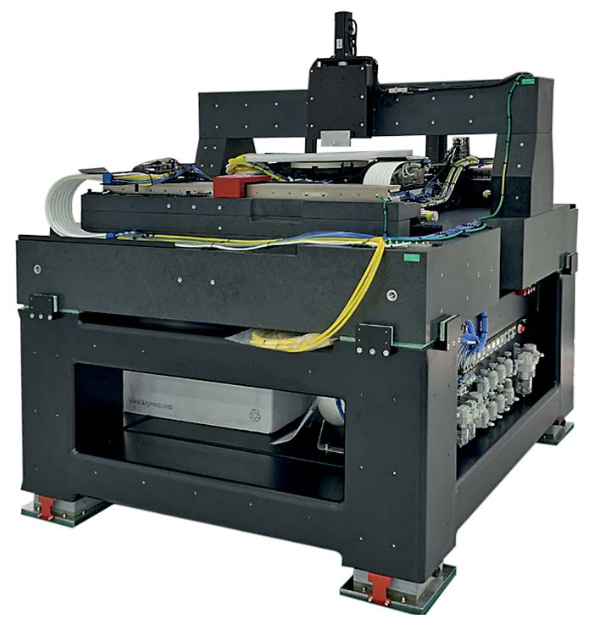

Pórtico neumático de 3 ejes de precisión XYZ tipo Gantry

El pórtico neumático (airbearing) tipo Gantry permite un posicionamiento lineal de precisión en los ejes XYZ y un eje adicional Theta de -370 grados.

Más información

 portico-gantry-xyz

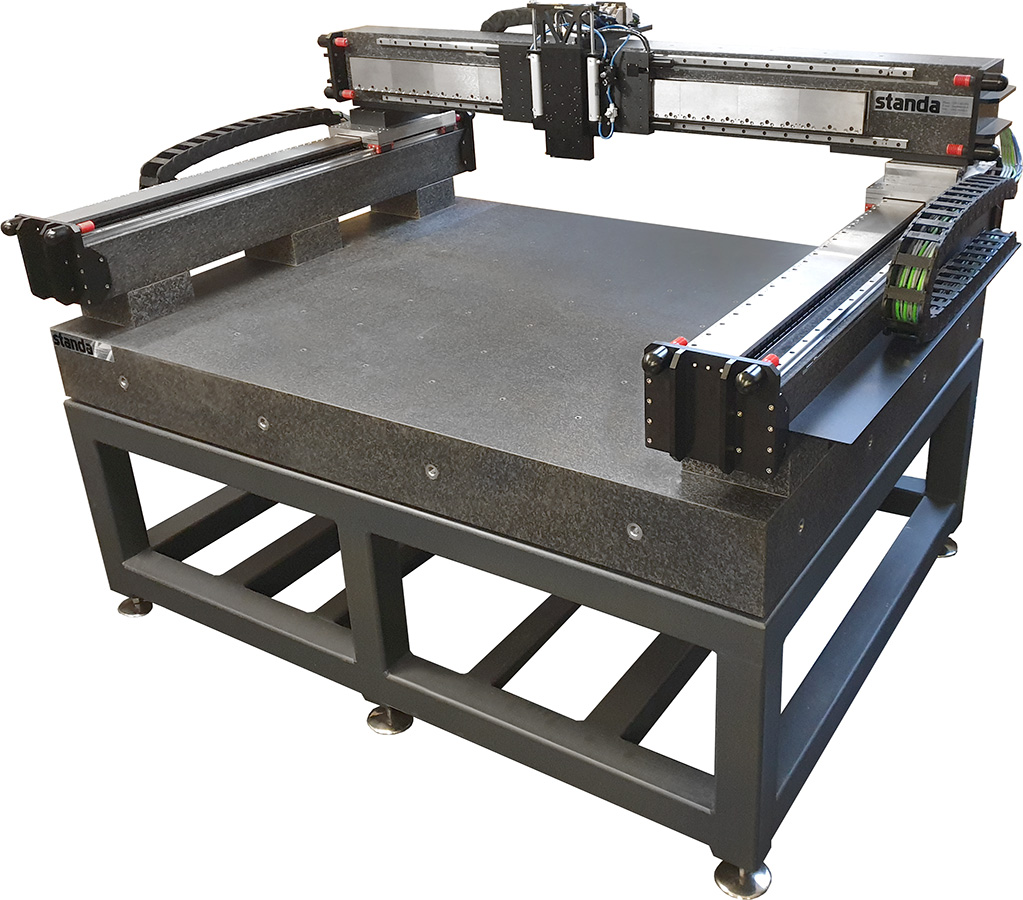

Posicionador motorizado XYZ de ultraprecisión tipo Gantry de granito- 8-0240

8-0240, ofrece una repetitividad bidireccional de ±0.5 µm, con una precisión absoluta calibrada mejor que ±1.5 µm.

Más información

 posicionador-motorizado-xyz-gantry-granito

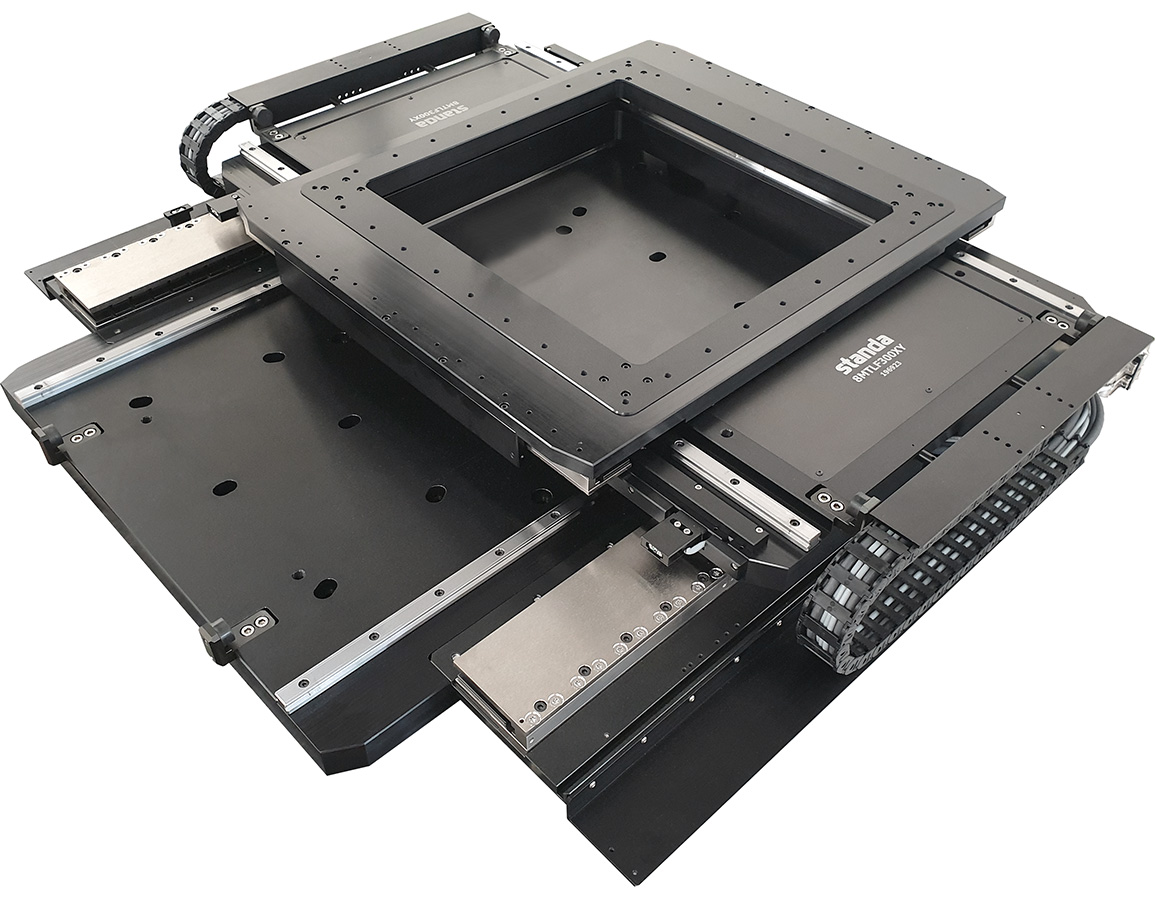

Estación de trabajo motorizada XY- tipo gantry y gran capacidad 8MTLF300XY

Con un recorrido de 300x300 mm y una velocidad máxima de8MTLF300XYes capaz de ofrecer aceleraciones de

Más información

 Front view of a large aperture (1200 mm) optical mirror installed in precision motorized optical mount 8LAOM-1200


Sistema motorizado de 3 ejes con posicionamiento manual de cabezales láser de 3 ejes

Diseñado para permitir el escaneo de una gran cantidad de objetos pequeños, que se fijan en la parte superior de la mesa de Ø500 mm (3P195-500).

Más información

 Front view of a large aperture (1200 mm) optical mirror installed in precision motorized optical mount 8LAOM-1200


Plataforma goniométrica motorizada de 2 ejes

La solución automatizada y que ahorra espacio proporciona una rotación vertical y horizontal precisa en diferentes ángulos, de gran precisión en comparación con los métodos de ajuste manual.

plataforma-goniometro

Más información

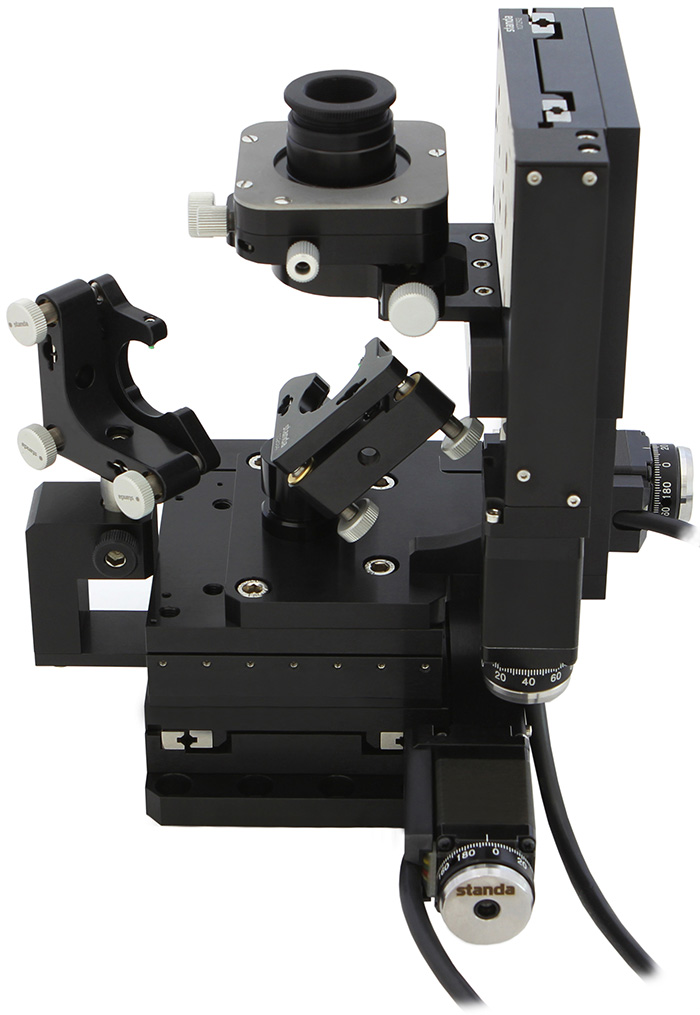

Sistema de desplazamiento automatizado XYZ para microscopía 8-0035

Sistema de movimiento automatizado en 3 ejes XYZ montado sobre 3 plataformas lineales, y tres monturas kinemáticas.

Más información

 optomecanica-automatizada-compleja


Sistema de posicionamiento de rotación multieje de precisión 8-0169

Nuevo sistema multieje de gran capacidad de carga con cadena de arrastre en rotación, equipado con freno mecánico y motor paso a paso.

Más información


UPJS - 3D- Sistema de medida de patrones con antena

Aplicaciones:

  • Medición de antena;
    • Campo lejano: Medida 3D de patrones de antena
    • Campo cercano: Medida esférica de antena
  • Medida 3D RCS e imagen ISAR

Más información


Sistema de 3 ejes rotatorio y de traslación motorizado

5 kg de capacidad de carga. Traslación en XY de 100x 100 mm con 8MT200-100SM y rotación de 360 ° con 8MR191SM.

Más información


Sistema de micromecanizado motorizado de 4 ejes 8-0030

Un sistema que resuelve necesidades de micromecanizado y microposicionamiento sobre la base del equipo de traslación motorizado 8MTF y la plataforma de elevación 8MVT. El conjunto se completa con el plato rotatorio 8MR190. Este equipo de micromecanizado de precisión tiene una capacidad de carga de 7 kg con una resolución de Encoder de 1000 CPR.

Más información


 Sistema de movimiento de 5 ejes: XY en traslación y 3 goniómetros en rotación

Capacidad de carga de 1 kilo. Rotaciones de 45° en XYZ y recorrido de 100 x 100 mm en XY.

Más información

5 Axis Manual Motion System (XY Translation and Three Circle Goniometer)
Goniómetro motorizado

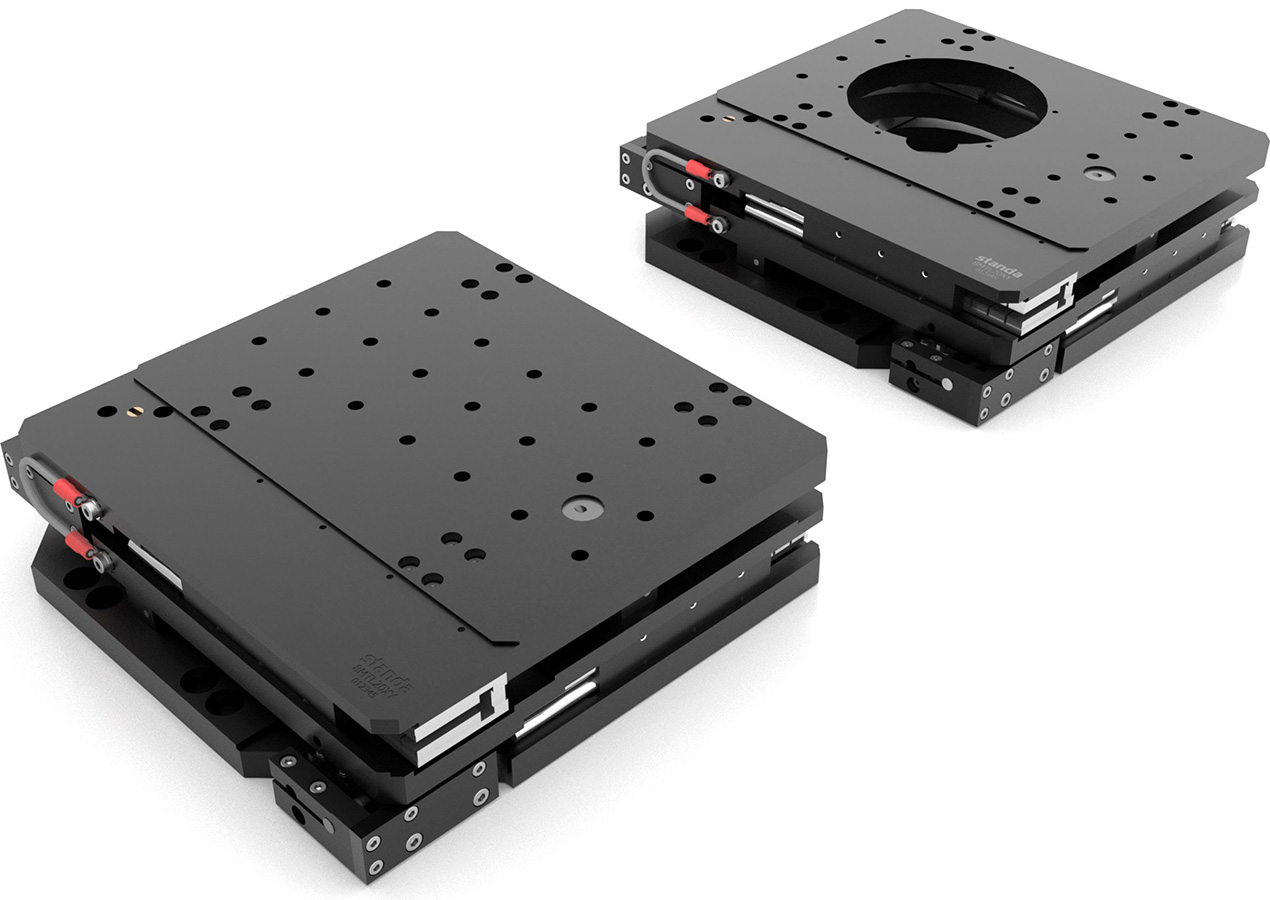

Plataforma 8MTL20XY - Mesa motorizada XY de precisión

La aceleración máxima de >45000 mm/s2 se garantiza con cargas de hasta 15 kg y con un rendimiento de larga duración garantizado

Más información

mesa-motorizada-xy-ultraprecision
Mesa motorizada XY

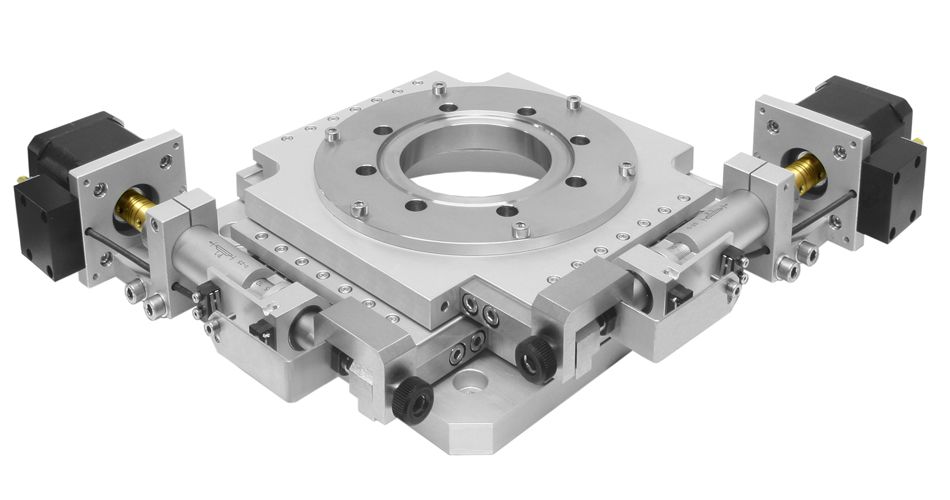

Plataforma motorizada de escaneado en XY

20X20 mm de recorrido. Capacidad de carga de 15 kg en horizontal y de 5 en vertical. Resolución de 2,5 μm en todo el paso. Repetitividad de 1 μm.

Más información

Plataforma motorizada de escaneado en XY
Plataforma motorizada de escaneado en XY

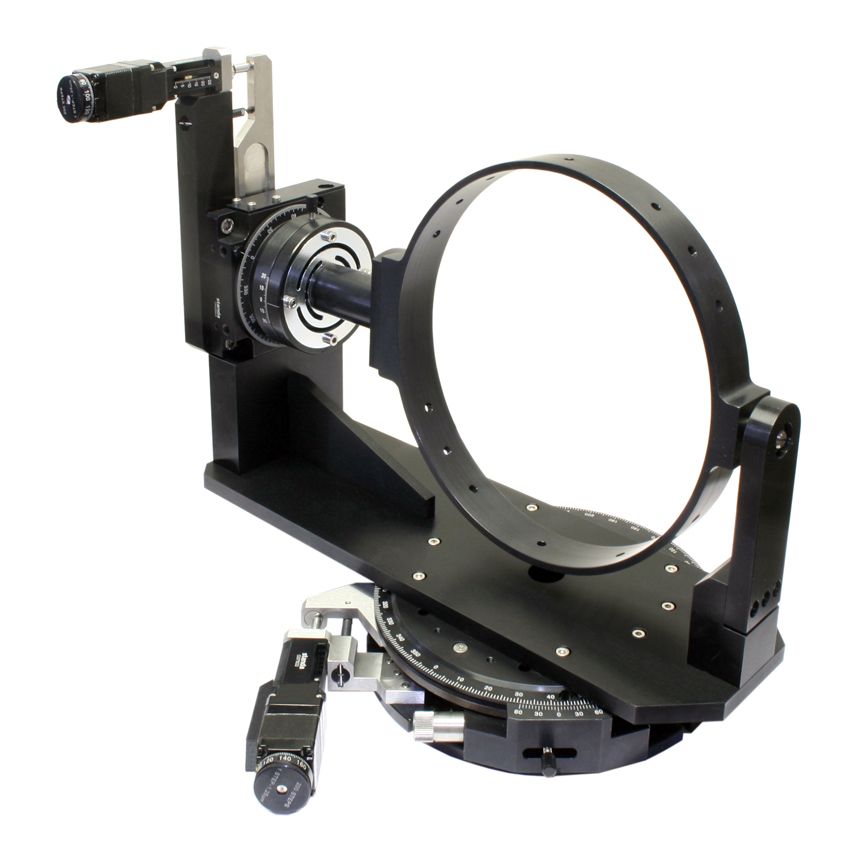

Goniómetro motorizado de 2 ejes para óptica de gran tamaño

Capacidad de carga de hasta 10 kg. Rotación vertical con precisión de ±20° con una precisión de 1° manualmente. Rotación horizontal de 360° con precisión de 5 arcmin manualmente.

Más información

Goniómetro motorizado de 2 ejes
Goniómetro motorizado de 2 ejes

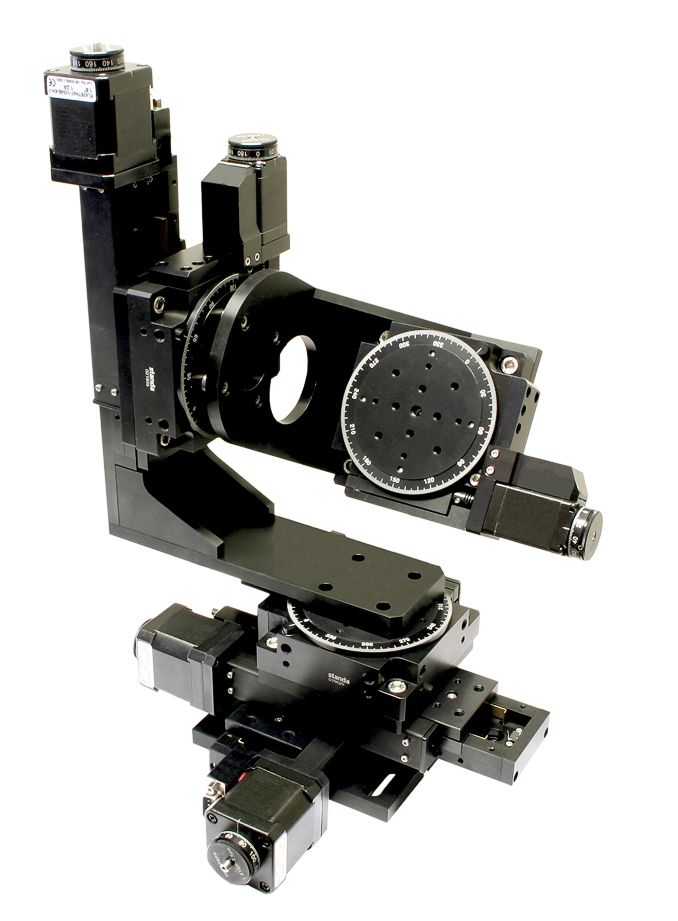

Plataforma motorizada de 6 ejes (plataforma XYZ y 3 goniómetros circulares motorizados

Tarjeta controladora o unidades de control con interfaz RS232. Posibilidad de conectar 10 ejes para una sola unidad RS232.

Más información

Plataforma motorizada de 6 ejes
Plataforma motorizada de 6 ejes


8-0240 - Mesa de posicionamiento XYZ de granito, tipo Gantry y ultraprecisón

Los conjuntos de pórtico de precisión automatizados ofrecen un funcionamiento sin holgura garantizndo una alta precisión de movimiento ±0,5 µm o mejor

Más información

mesa-posicionamiento-granito-xyz
Plataforma motorizada de 6 ejes


Micromanipulador manual

Solución optomecánica de dispositivo multieje de alta precisión con el fin de ensamblar componentes delicados, sujeción de precisión y micromanipulación.

Más información


Gimbal motorizado de control directo (rotación e inclinación)

La plataforma gimbal motorizada basado en par motor de las series 8-0143 se basan en tecnología servomotor brushless rotatoria de 3 fases.

Más información


Goniómetro motorizado 10RSB-2

XZ lineal  8MTF-75 / X rotación: ±1.5° Actuador 8CMA28-10/ X Sensibilidad: 2 arcsec todo el paso / Y rotación: ±2.5° actuador a medida con recorrido de 25 mm / Y Sensibilidad: 1 arcsec en todo el paso / Z rotación:  ±1.5° actuador 8CMA28-10/ Z Sensibilidad : 1 arcsec en todo el paso / Capacidad de carga:1.5 kg

Más información


Plataformas motorizadas direct drive de 1 metro de recorrido

Con recorridos disponibles de 400,500,600 y ahora 1000 mm, desplazando hasta casi 100 kilos de peso, 8MTL220 son plataformas direct drive con repetitividad bidireccional de +/-0,5 micras y precisión absoluta de +/-1 micra.

Más información


Portal lineal XYZ motorizado 8-0020

Concebido sobre las plataformas 8MT50-150BS como plataforma de trabajo base, sobre la que se montan 8MT50-150BS1 para el cabezal horizontal, y 8MT175-100 para el cabezal vertical, este portal XYZ permite un montaje flexible con una resolución de 5 micras en todo el paso mientras se desplazan cargas de hasta 5 kg de peso.

Más información


Sistema de rotación multieje 8-0025

Basada en motores paso a paso, este sistema motorizado multieje ofrece resolución en todo el paso de 54 arcosegundos con velocidades que oscilan entre los 4 y 10 giros/minuto.

Más información


Consulta el listado completo de sistemas optomecánicos diseñados y fabricados a medida aquí.

Solicite presupuesto o realice cómodamente su pedido aquí.
