Sistemas de posicionamiento multieje para microscopía y micromecanizado


La familia 8-00 de sistemas de posicionamiento XY y elevación han sido concebidos para ofrecer una solución más completa y compacta al posicionamiento XY que ofrece la gama de plataformas 8MTF para aplicaciones de microscopía o micromecanizado donde se requiere una alta precisión y repetitividad. Los sistemas de posicionamiento motorizado multieje 8-00 incorporan además un diseño ultracompacto con elevación vertical que permite ajustar las muestras o medidas en altura, y en el caso del modelo 8-0030, incluyendo además rotación del plato que soporta las muestras o elemento de análisis o o medida.

Standa se ha especializado en sistemas de movimiento de traslación y rotación complejos de 3,4 ó 5 ejes. En particular, el sistema de desplazamiento y rotación 8-0030 permite generar una solución con 4 ejes de posicionamiento con 360 grados de rotación continua y desplazamiento de 75x75x25 mm.

Los otros dos sistemas de multiposicionamiento presentados: 8-0026 y 8-0050, proporcionan 3 ejes de movimiento en rangos de 75x75x25 mm y 102x102x25 mm respectiviamente.

8-0050- Mesa de posicionamiento de 3 ejes

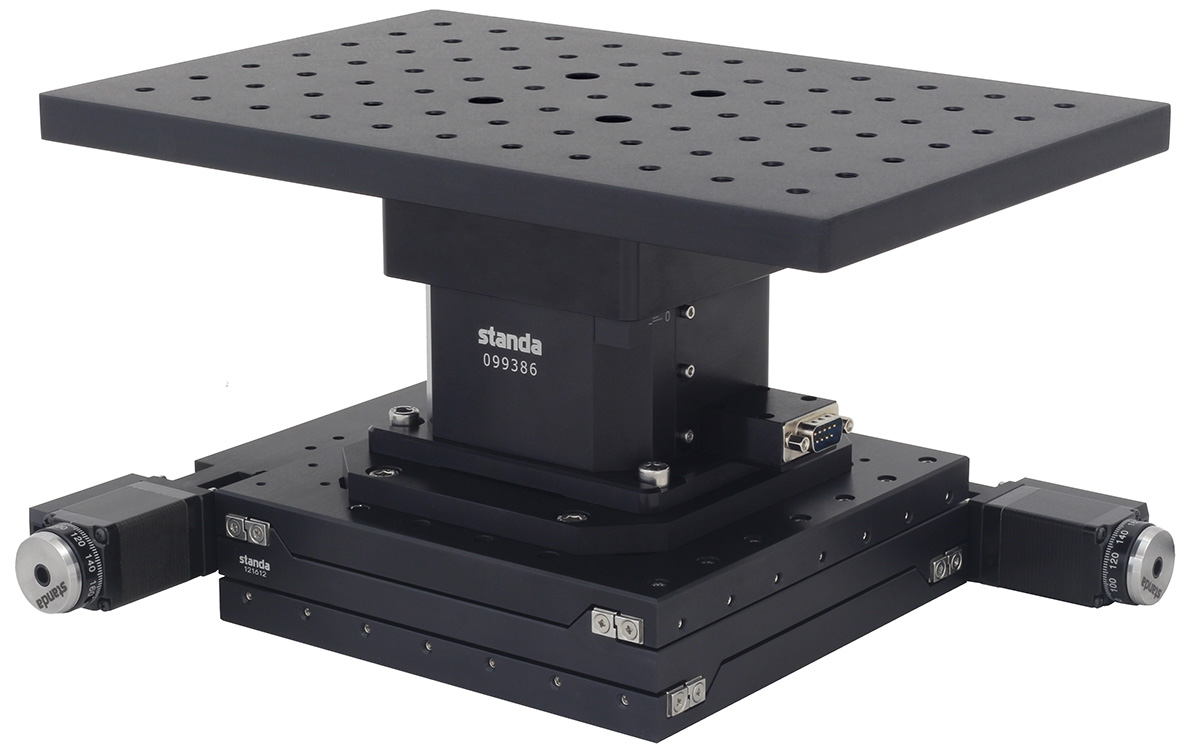

La mesa de posicionamiento de 3 ejes 8-0050 proporciona un desplazamiento XY  de 102x102 mm mediante la plataforma 8MTF102LS05 en la base, y la plataforma 8MVT 10025-1 para la elevación lineal en el eje Z, con un recorrido de 25 (+1) mm. Sobre el conjunto se incorpora un tablero de aluminio anodizado en negro de 200x300 mm con un patrón de agujeros de métrica 6 para sujetar la muestra o elemento de sujeción. El conjunto es capaz de posicionar hasta 5 kg con una posición en todo el paso de hasta 2,5 micras en XY y 5 micras en Z.

> Movimiento lineal XY con recorrido de 102x102 mm con plataforma 8MTF-102LS05
> Traslación en eje Z 25 mm + 1 mm implementado por la mesa 8MVT100-25-1
> Tablero de dimensiones 300x200 mm
> Capacidad carga: 5 kg

Ver planos

8-0030 - 4- Sistema de 4 ejes para micromecanizado
El sistema de micromecanizado de 4 ejes 8-0030 proporciona por su parte un desplazamiento XY de 75x75 mm mediante la mesa motorizada 8MTF-75LS1-En1, y la plataforma 8MVT120-5-4247 para el eje Z vertical durante 5 mm de  recorrido. En medio se posiciona un eje de rotación 360 grados continuo con la pletina 8MR190-2-28. La capacidad de carga total del sistema es de 7 kg, incorporando además un encoder con resolución de 1000 CPR.
> Movimiento XY con recorrido de 75x75 mm con plataforma 8MTF-75LS1-En1
> Translación en Z de 5 mm mediante pletina motorizada 8MVT120-5-4247
> Rotación en Y de 360º continuo con plataforma 8MR190-2-28
> Capacidad carga: 7 kg
> Resolución del encoder: 1000 CPR


8-0026 - Sistema motorizado XYZ
El sistema motorizado XYZ 8-0026 constituye una solución idónea para aplicaciones de posicionamiento de precisión, especialmente en microscopía.mediante la plataforma 8MTF-75LS05 con 75x75 mm de recorrido en la base, y la plataforma 8MVT 100-25-1 para la elevación lineal en el eje Z, con un recorrido de 25 (+1) mm. Sobre el conjunto se incorpora un tablero de aluminio anodizado en negro de 200x300 mm con un patrón de agujeros de métrica 6 para sujetar la muestra o elemento de sujeción. El conjunto es capaz de posicionar hasta 5 kg con una posición en todo el paso de hasta 2,5 micras en XY y 5 micras en Z.
 > Translación en XY con recorrido de 75x75 mm con plataforma 8MTF-75LS05
> Traslación en Z con recorrido de 25 mm + 1 mm con plataforma 8MVT100-25-1
> Capacidad de carga: 5 kg

Realice cómodamente su pedido aquí
