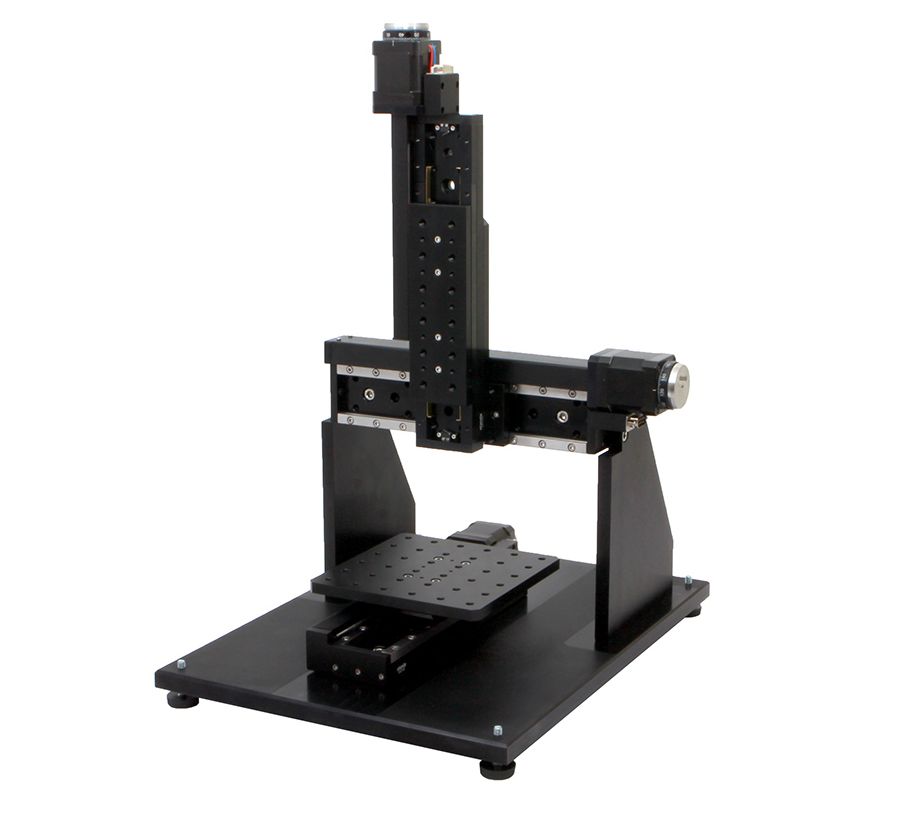

Portal lineal XYZ motorizado 8-0020


El portal lineal multieje motorizado 8-0020 ofrece 150 mm de recorrido en todos los ejes con una velocidad máxima de 20 mm por segundo.

portal xyz motorizado

Concebido sobre las plataformas 8MT50-150BS como plataforma de trabajo base, sobre la que se montan 8MT50-150BS1 para el cabezal horizontal, y 8MT175-100 para el cabezal vertical, este portal XYZ permite un montaje flexible con una resolución de 5 micras en todo el paso mientras se desplazan cargas de hasta 5 kg de peso.
Equipado con motores paso a paso pero con opción de instalación de motores alternativos, el portal 8-0020 puede alcanzar hasta 2,5 micras de precisión en el cabezal. La velocidad oscila entre 0.1 micras y 20 mm por segundo, y el sistema va dotado de limit switches.

La resolución en 1/8 de paso puede alcanzar las 0,31 micras de precisión
Dotado de una plataforma de trabajo de 150x150 mm con un patrón de agujeros roscados de montaje M4 y M6 separados cada 25 mm, este portal XYZ garantiza un movimiento suave a bajas velocidades, sin ruidos irritantes

Especificaciones
Plataforma de trabajo:
Recorrido:150 mm
Velocidad máxima: 20 mm/s
Resolución en todo el paso: 5 µm
Capacidad de carga: 30 kg
Cabezal horizontal:
Recorrido:150 mm
Velocidad máxima: 20 mm/s
Resolución en todo el paso: 5 µm
Cabezal vertical:
Recorrido:150 mm
Velocidad máxima: 10 mm/s
Resolución en todo el paso: 2.5 µm
Controlador recomendado: 8SMC-USB

 Solicitar presupuesto

Greenlight Solutions es distribuidor exclusivo en España de los productos de Standa.
