Las vibraciones externas de baja frecuencia, que se propagan por los sistemas de soporte sobre los que están colocados los componentes y equipos ópticos, son una de las causas que más afectan a la visibilidad de las franjas interferométricas, debido a la gran sensibilidad que por su naturaleza presentan.
Actualmente existen en el mercado productos que pueden minimizar dichos efectos por medio de mecanismos pasivos, semi-activos o activos pero que, a día de hoy, por construcción y tecnología suelen ser de un tamaño tal que es complicado usarlos en aplicaciones portátiles fuera de laboratorios.

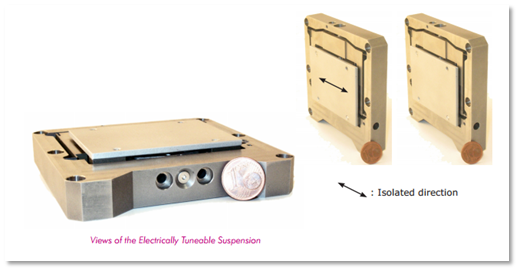

La necesidad de mecanismos más pequeños y portátiles, para soluciones integradas comerciales, han llevado a CEDRAT a desarrollar la familia de componentes ETS (Electrically-Tunable Low –Frequency Miniature Suspension-Fig1).
Figura 1
Basado en la tecnología APA®, el ETS ha logrado cumplir requerimientos tan severos como los especificados en espacio tales como el ICE (Coherent Interferometry in Space) de CNES, ONERA, SYRTE y LCFIO. Algunas de sus especificaciones más remarcables se muestran a continuación:
- Para un grado de libertad (una dirección de aislamiento de vibraciones)
- Tamaño < 10 cmx 10cmx 2cm
- Peso < 1 kg
- Frecuencia de corte controlable < 10 Hz
- Consumo < 1 W
- Condiciones de vacío
El sistema ETS se coloca entre la zona que produce o transporta las vibraciones y el soporte que sujeta el componente o el equipo óptico, y absorbe la vibración a través del actuador piezo-eléctrico amplificado que lo compone.
Cada ETS aísla una dirección, de forma que pueden controlarse 1 ó 2 direcciones (uno o dos grados de libertad) sin más que apilar dos unidades en ejes ortogonales XY. El diseño ETS aprovecha las condiciones de uso estático de este tipo de mecanismos para que el consumo del controlador/amplificador sea también muy bajo, de hecho utilizan controladores de la familia CA45 (figura 2).
Figura 2

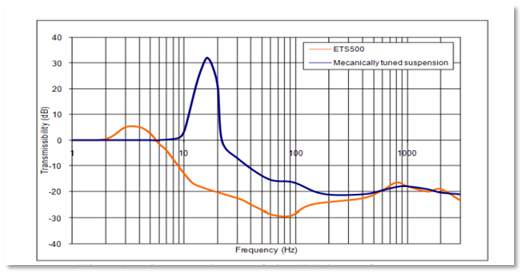

En la Fig3, se muestra a modo comparativo las curvas de transmisión de frecuencias para un ETS500 (en rojo) y para un sistema mecánico neumático convencional no activo (en azul). Como se puede observar, el funcionamiento de los sistemas piezo-eléctricos es muy superior, siendo además mucho más portátiles y versátiles.
Figura 3
CEDRAT y GLS ofrecen además la posibilidad de estudiar cada caso concreto en detalle y a medida, ofreciendo el sistema óptimo para la aplicación en cuestión, utilizando tanto productos estándar como a medida.
Puedes descargar el catálogo y el artículo de referencia completo en inglés.
