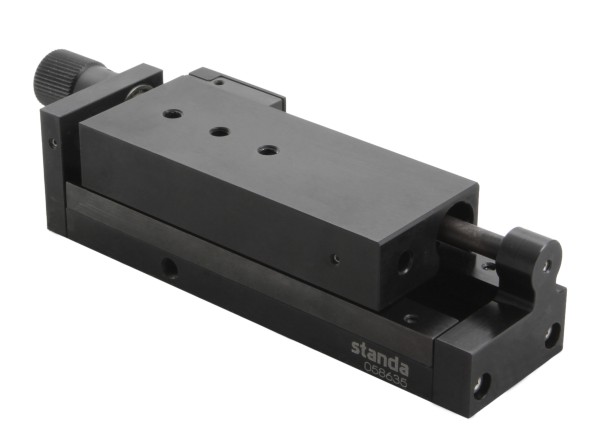

La plataforma de translación de tipo estrecho 7T30-50 es una modificación manual de la nueva plataforma motorizada 8MT30-50, que incorpora todas las mejoras y modificaciones implementadas desde el lanzamiento de su predecesora, la 8MT173-20-50.
La etapa manual 7T30-50 ofrece la posibilidad de funcionar en cualquier orientación, lo que significa que la plataforma se puede colgar boca abajo o funcionar verticalmente con la plataforma hacia arriba o hacia abajo.
Se ha tenido muy en cuenta la durabilidad de la plataforma y ahora se puede aplicar grasa directamente al tornillo sin necesidad de desmontarla. La capacidad de carga vertical se ha aumentado a 5 kg. La plataforma está precargada con un resorte para eliminar el retroceso.
El diseño de la 7T30-50 garantiza un movimiento más estable y preciso en todo el rango de traslación. Una serie de orificios de montaje en la plataforma y en la base permiten una variedad de opciones de montaje convenientes, incluido el montaje en postes de la serie 3MP. Para el montaje vertical (eje Z), ofrecemos el soporte angular 2AB173-20-50.
Se pueden fabricar soportes angulares de diseño personalizado bajo pedido. El cuerpo y la plataforma del 7T30-50 están fabricados en aluminio con acabado negro. Las piezas funcionales están fabricadas en acero.
Especificaciones
Recorido: 50 mm
Resolución: 1 μm
Paso de husillo: 0,25 mm
Precisión de lectura: 2 μm
Capacidad de carga: Horizontal: 10 kg/Vertical: 5kg
