> Estrecho (30 mm)
> Diseño compacto
> Funcionamiento invertido
> Resolución de 0,156 μm (1/8 de paso)
> Configuraciones X-Y-Z disponibles
> Versión con vacío
> Versión manual

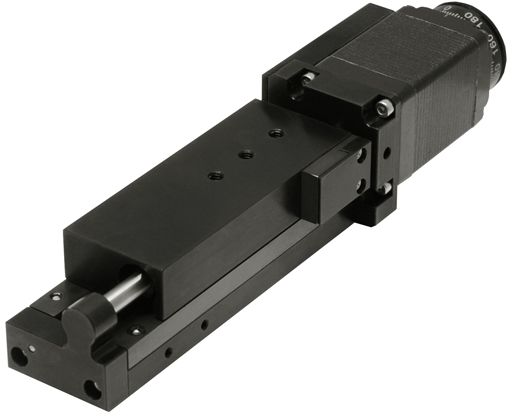

La plataforma de traslación motorizada 8MT30-50 es una plataforma de nuevo desarrollo que incorpora todas las mejoras y modificaciones implementadas desde el lanzamiento de su predecesora, la 8MT173-20-50.
Esta etapa motorizada lineal ofrece la posibilidad de funcionar en cualquier orientación, lo que significa que la plataforma puede colgarse boca abajo o funcionar verticalmente con el motor hacia arriba o hacia abajo. Se ha tenido muy en cuenta la durabilidad de la plataforma y ahora se puede aplicar grasa directamente al tornillo sin necesidad de desmontarla. La capacidad de carga vertical se ha aumentado a 3 kg. La plataforma está precargada con un resorte para eliminar el retroceso.
El diseño del 8MT30-50 garantiza un movimiento más estable y preciso en todo el rango de traslación. Para el montaje vertical (eje Z) ofrecemos el soporte angular 2AB173-20-50. Se pueden fabricar soportes angulares de diseño personalizado bajo pedido.
Dos interruptores de límite mecánicos integrados en cada etapa de traslación se utilizan para la parada de emergencia en los extremos del rango de desplazamiento o para establecer una posición de referencia con una precisión de varios pasos del motor.
La posición del motor se puede determinar visualmente con una precisión de un paso leyendo una escala grabada en el mando giratorio instalado en el eje del motor (utilice el codificador para supervisar la posición exacta mediante un PC, consulte Sensores). El cuerpo y la plataforma de la etapa motorizada 8MT30-50 están fabricados en aluminio con acabado negro. Las piezas funcionales están fabricadas en acero.
