Sistema de posicionamiento de rotación multieje de precisión 8-0169

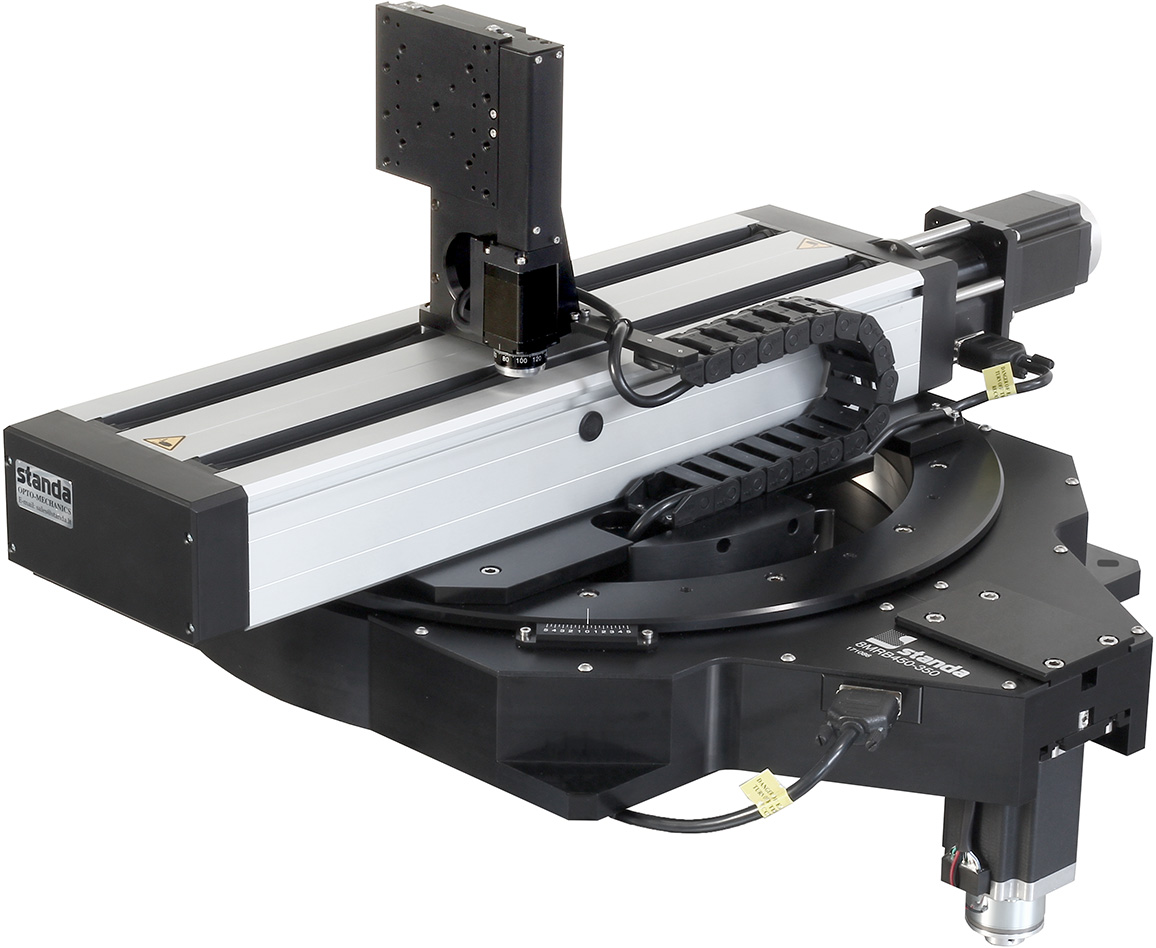

Nuevo sistema multieje de gran capacidad de carga con cadena de arrastre en rotación, equipado con freno mecánico y motor paso a paso. El conjunto básico de 3 ejes (ampliable a 4,5 o incluso 6 ejes) lo forman las plataformas 8MRB450-350 equipado con cadena, la plataforma lineal 8MT295 con 340 mm de recorrido y la plataforma lineal 8MT167 con 25 mm de recorrido.

movimiento-automatizado-multiejeEl sistema lo soporta la plataforma de rotación de gran capacidad de carga 8MRB450, una de las más completas soluciones del mercado de movimiento motorizado, proporciona un posicionamiento angular de gran precisión combinado con una extraordinaria capacidad de carga (150 kg con una resolución de 8,64'''' durante 360 mm de apertura). Sobre ella se posiciona la plataforma lineal 8MT295, diseñada para ofrecer recorridos desde 300 mm con gran precisión. Los motores incorporados en esta guía permiten mover cargas de hasta 60 kg de peso, que pueden incluso ser mayores utilizando otros motores bajo demanda. Esta guía motorizada proporciona una resolución en todo el paso de 12,5 micras, que alcanza las 1,57 micras en 1/8 del paso a una velocidad de hasta 40 mm/s. El tercer eje (Z) lo completa la plataforma lineal 8MT167-25, diseñada para ejecutar movimientos de gran velocidad.

 Solicitar presupuesto

Greenlight Solutions es distribuidor exclusivo en España de los productos de Standa.

Descubre otros vídeos de posicionadores motorizados en nuestro canal de:
