Plataforma de traslación motorizada de gran apertura 8MRB450-350-60


Plataforma de traslación motorizada de gran apertura 8MRB450-350-60 y gran capacidad de carga.

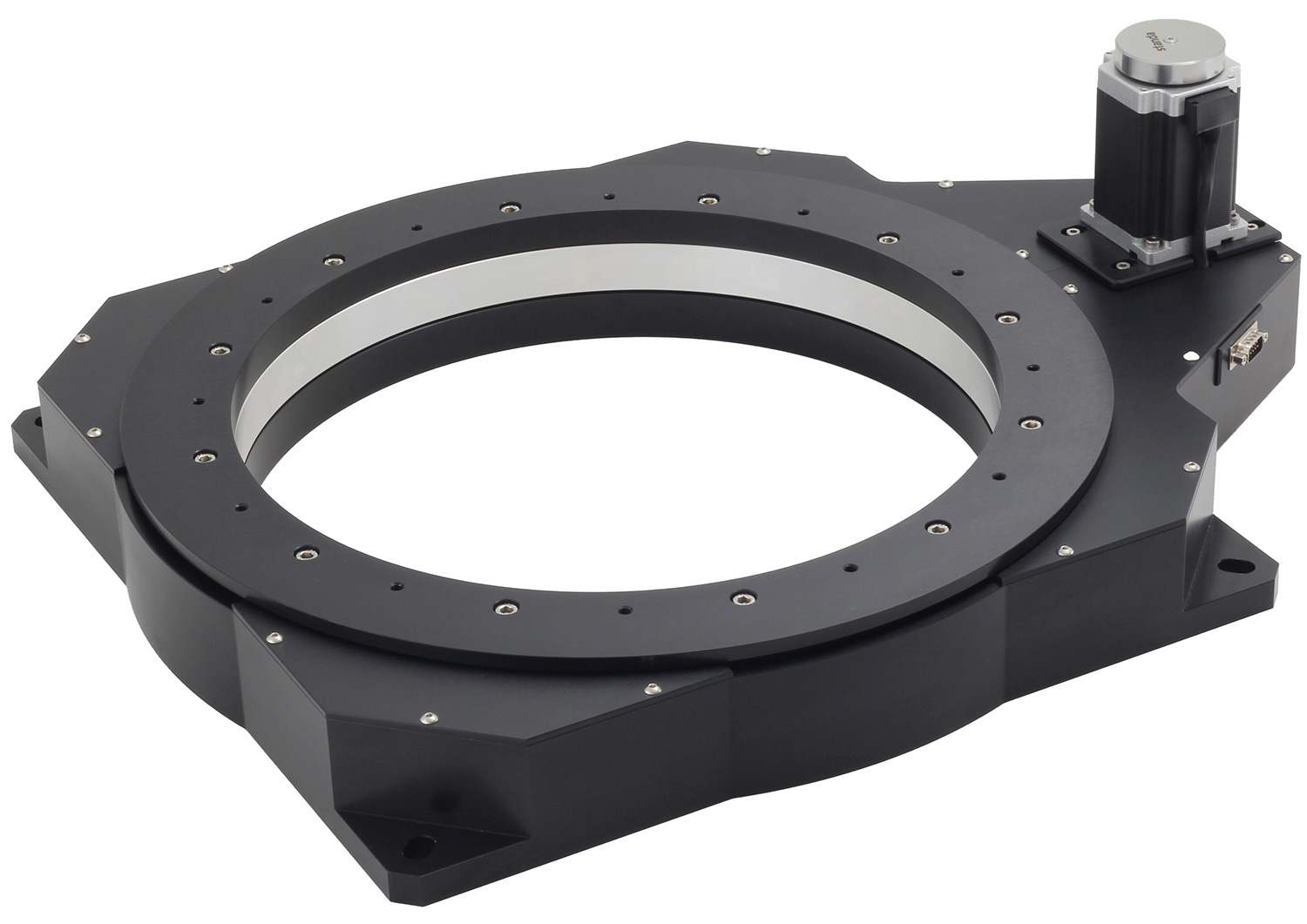

pletina motorizada gran apertura

Standa presenta una plataforma motorizada o plato motorizado de apertura extra larga 8MRB450-350-60, una de las más completas soluciones del mercado de movimiento motorizado, que proporciona un posicionamiento angular de gran precisión combinado con una extraordinaria capacidad de carga (150 kg con una resolución de 8,64'' durante 360 mm de apertura).


El cuerpo de la plataforma está construido en aluminio anodizado y presenta un diseño monolítico sencillo, una precisión de rotación asegurada por sistemas punteros de rodillos y de transmisión por correa, lo que garantiza una rigidez mejorada sin comprometer la funcionalidad dinámica.

Vertical Mounting Example of Rotary Table with Large Aperture
El plato motorizado de gran recorrido y gran capacidad de carga 8MRB450 es guiado por un motor paso a paso (o servo motor bajo petición) con resoluciones programables de micropasos con el fin de proporcionar un posicionamiento angular por debajo de los arcosegundos.
Este modelo de plataforma motorizada cuenta con su versión compatible para vacío disponible bajo petición (10-3 Torr).

Especificaciones
Rotación: 360 grados continuo
Resolución:  Todo el paso: 8,64'' / 1/8 de paso: 64,8''
Apertura: 350 mm
Repetitividad: unidireccional 0° 01'' 30'' / Bidireccional 0° 02'' 00''''
Velocidad máxima: 53 giros/min
Capacidad de carga: 150 Kg (axial) / 150 kg (radial)
Torque: 230 Nm
Controlador recomendado: 8SMC5

 Solicitar presupuesto

Greenlight Solutions es distribuidor exclusivo en España de los productos de Standa.
