Posicionador hexápodo motorizado


El posicionador hexapodo 8HEX280 está basado en el diseño clásico de hexapodos con 6 actuadores (XYZ, Pitch, Roll, Yaw). El diseño de la plataforma Stewart clásica permite un sistema de posicionamiento 6DOF compacto, con muy alta capacidad de carga y de precisión. El posicionador hexapodo 8HE es perfectamente compatible con sistemas con alta densidad de equipos, metrología óptica, etc.

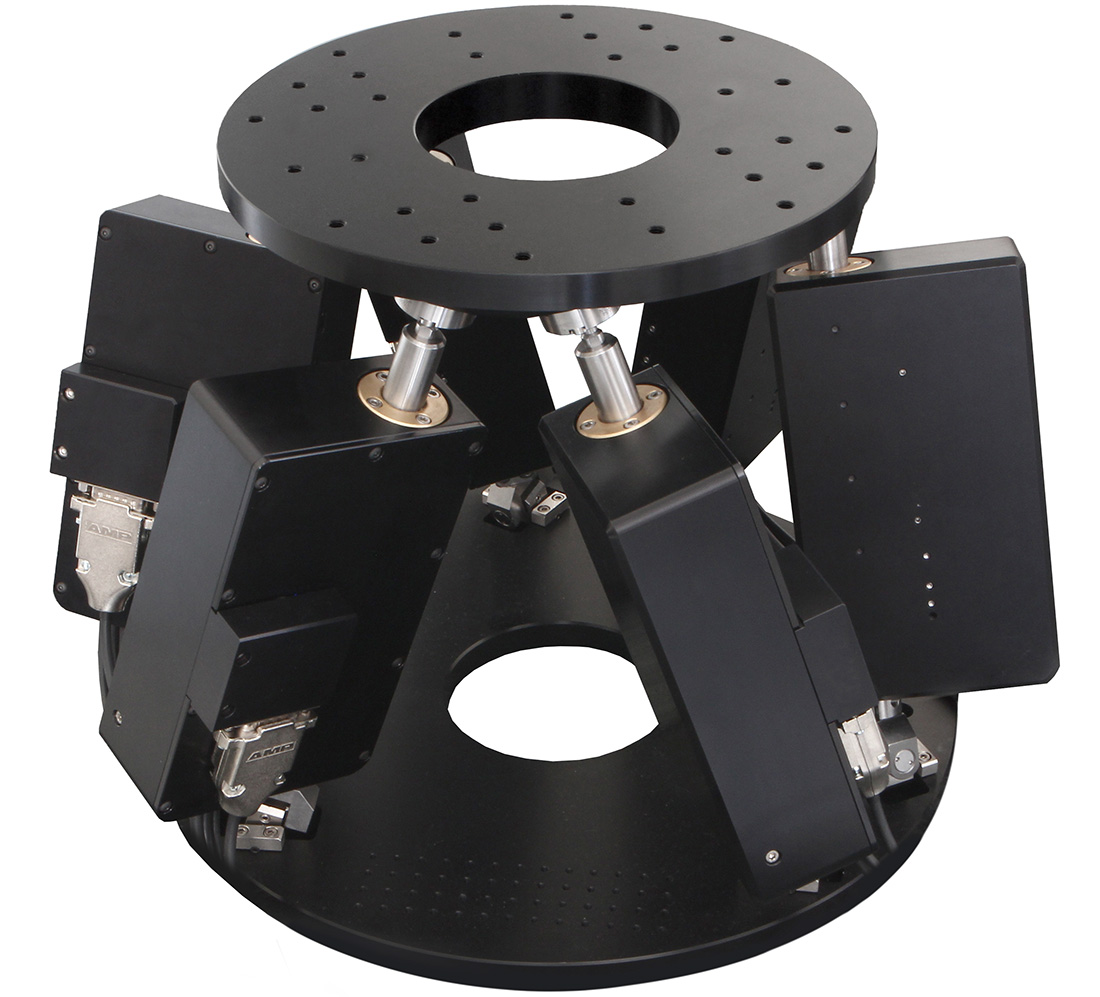

hexapodo-posicionador

El posicionador hexapodo 8HE está formado por un sistema kinemático parelelo con hasta 30 kg de capacidad de carga y una altura compacta de 280 mm. Este hexápodo motorizado se ofrece con muy alta precisión: <+/- 0.51 micras, además de ofertarse con calibración y un sistema de control plug&play que incluye un software 8HEX para operaciones ergonómicas y de visualización.

Nuestros posicionadores hexapodos están pensados también para aplicaciones como difracción en rayos X, testeo de sensores, y otras aplicaciones que requieran alta capacidad de carga, grandes recorridos y precisión submicrométrica.

Especificaciones
Recorrido
    (X / Y / Z), mm             ±25.0 / ±25.0 / ±15.0
    (θx / θY / θz), deg        ±15.0 / ±15.0 / ±30.0
Precisión
    (X / Y / Z), μm                On request
    (θx / θY / θz), μrad        ±300 / ±300 / ±300
Repetitividad
    (X / Y / Z), μm                ±0.51 / ±0.12 / ±0.06
    (θx / θY / θz), μrad        ±1.00 / ±1.00 / ±1.00
Capacidad carga, kg         ≤30.00

Plano Hexapodo 2D   -   Plano hexapodo 3D


 Solicitar presupuesto

Greenlight Solutions es distribuidor exclusivo en España de los productos de Standa.

Descubre vídeos de hexapodos en nuestro canal de:
