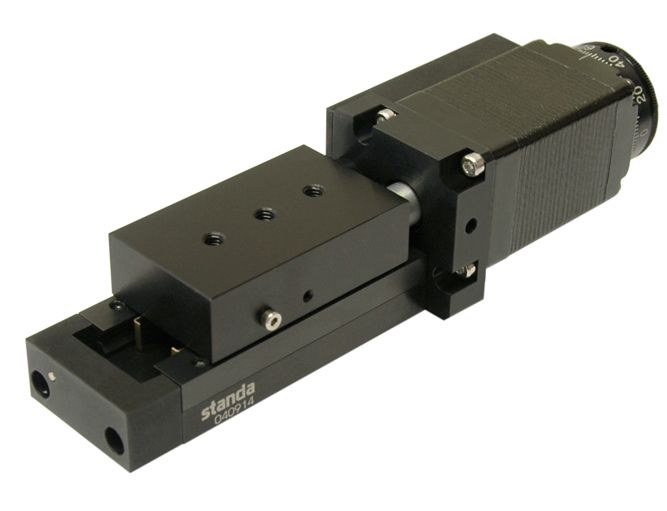

Plataforma motorizada 8MT173


La guía lineal 8MT173 ofrece un diseño compacto con una gran precisión de guiado con diferentes recorridos disponibles de 10,20, 30 ó 50 mm y configuración XYZ disponible.

plataforma universal motorizada

La resolución, la velocidad y la capacidad de carga de 8MT173 dependen de los parámetros del motor, así como del controlador y el modo de conducción que el usuario elija usar. Para el montaje vertical (eje Z), ofrecemos el soporte angular 2AB173-20. Bajo pedido se pueden fabricar escuadras de diseño personalizado. Dos "limit swtiches" mecánicos integrados en cada etapa de traslación se utilizan para la parada de emergencia en los extremos del rango de recorrido o para establecer una posición de referencia con una precisión de varios pasos del motor. La posición del motor se puede determinar visualmente con una precisión de un paso mediante la lectura de una escala grabada en la perilla del dial instalada en el eje del motor. El cuerpo y la plataforma de 8MT173 están hechos de aluminio con acabado negro. Las partes funcionales están hechas de acero.

El diseño de la plataforma lineal asegura un movimiento más estable y seguro en todo el recorrido lineal. Además, toda una hilera de agujeros de montaje sobre la plataforma y sobre la base facilitan variedad de opciones de montaje, incluyendo el montaje de postes de la serie 3MP.

La mesa lineal 8M173 puede configurarse también en los 3 ejes: XYZ. Para la configuración de la guía lineal en vertical (eje Z)  se ofrece el bracket angular 2AB173-20-50, además de tener la opción de fabricar un bracket a medida. El cuerpo de la guía está fabricada en aluminio anodizado en negro, mientras que las partes funcionales están fabricadas en acero inoxidable.

También disponible la guía lineal compacta en versión para vacío.

 Especificaciones:
