Montura óptica tipo gimbal 5GTM-1


La montura óptica tipo gimbal 5GTM-1 ofrece 4 ejes y ha sido diseñada de manera eficiente para ofrecer una alineación precisa y un trabajo estable en el montaje de componentes ópticos y optomecánicos, tales como expansores de haz (beam expanders), o expansores de haz láser.

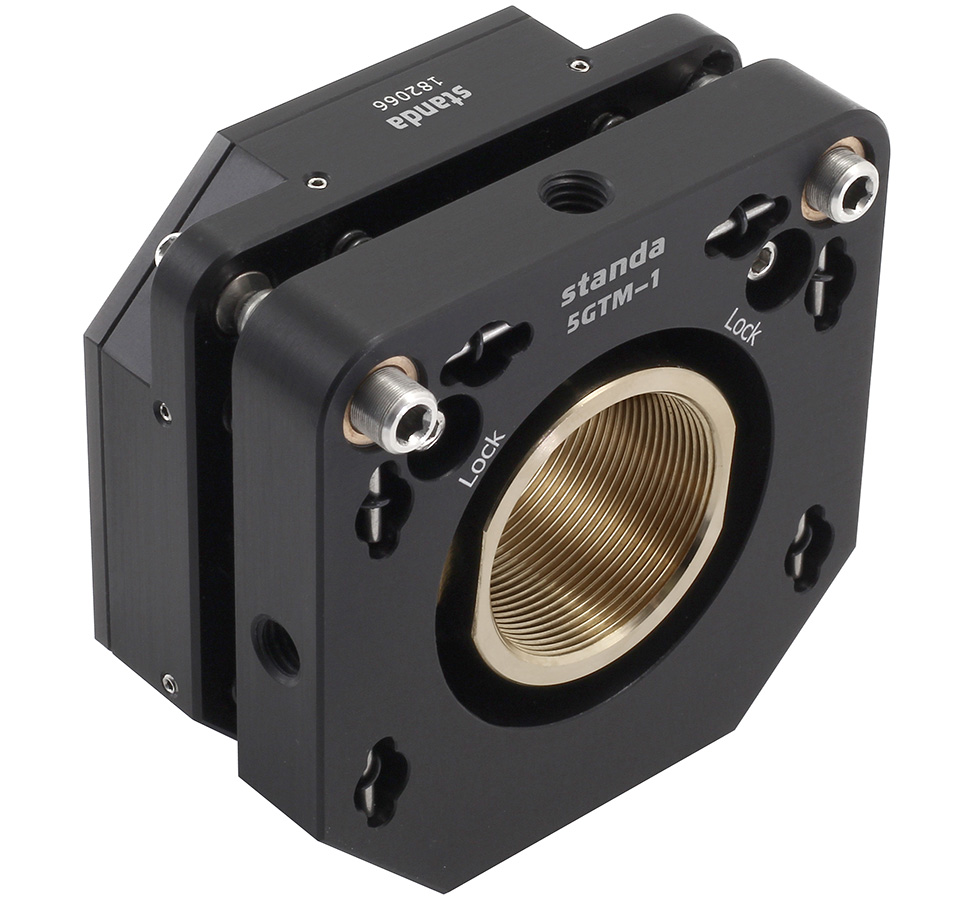

montura-gimbal-4ejes

La montura gimbal 5GTM-1 ofrece 2 ejes ultraestables con posicionador XY de desplazamiento lineal, lo que permite obtener un total de 6 caras de montaje y conseguir así una orientación óptima.

Además, esta excelente solución de montaje gimbal ofrece un tip/tilt de +/-4 grados, con una tolerancia de +/- 2 mm. El diseño kinemático incluye tornillos de alineamiento tipo alen y opción de bloqueo en todos los ejes.
Con un diseño robusto y compacto, esta montura gimbal 5GTM-1 cuenta con unas dimensiones ópticas de 25,4 mm (1 pulgada) y una apertura efectiva  de 23 mm, con capacidad de carga de hasta 0,8 kg con sensibilidad de 1 micra.

Especificaciones
Dimensiones ópticas: 1'''' (25,4 mm)
Apertura efectiva: 23 mm
Espesor óptico: hasta 25 mm

Capacidad de carga: 0,8 kg

Mecanismo kinemático
Ajuste tip/tilt en 2 ejes: +/-4 grados
Sensibilidad: 3 arcosegundos
Rango de traslación XY: +/- 2 grados
Sensibilidad: 1 micra

 Solicitar presupuesto

Greenlight Solutions es distribuidor exclusivo en España de los productos de Standa.
