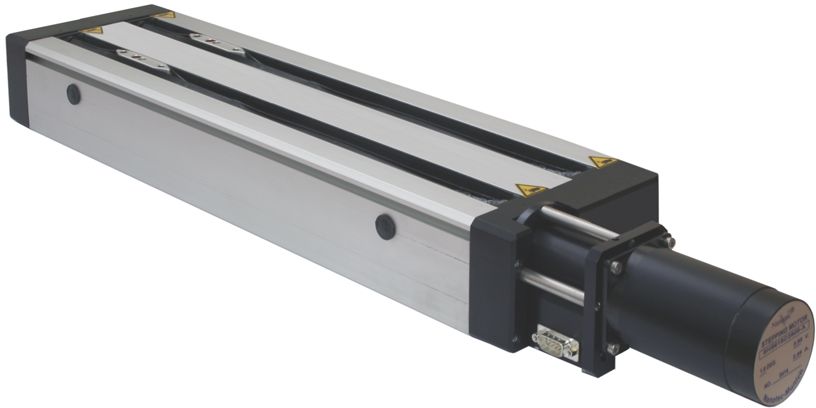

Guia lineal motorizada 8MT295


La serie de plataformas lineales motorizadas 8MT295 han sido diseñadas para ofrecer recorridos desde 300 mm y hasta casi 3 metros con alta velocidad y gran precisión. Los motores incorporados en esta guía permiten mover cargas de hasta 60 kg de peso, que pueden incluso ser mayores utilizando otros motores bajo demanda.

montura-ajustable-espejosEsta guía motorizada proporciona una resolución en todo el paso de 12,5 micras, que alcanza las 1,57 micras en 1/8 del paso a una velocidad de hasta 40 mm/s. Además, la guía se proporciona equipada con una plataforma 3P295 para acoplar de manera sencilla los elementos a desplazar y con placas base 3BP295 (2 unidades). La resolución y la velocidad de la guía lineal motorizada 8MT295 puede variar seleccionando el husillo adecuado.
Para las aplicaciones de guiado vertical motorizado (eje Z), se sugiere incorporar un freno mecánico al motor para prevenir el desplazamiento involuntario del carrier cuando se desconecta el motor de la corriente.

 Especificaciones
Recorridos disponlebes: 340 mm a 2840 mm
Resolución:  Todo el paso: 12,5 micras / 1/8 de paso: 1,57 micras
Paso de husillo: disponible 2.5/4/5/10mm
Conector de motor: DB9(M)
Velocidad máxima: 40 mm/s
Capacidad de carga: 60 Kg (horizontal) / 10 kg (vertical)
Motor paso a paso: 5918
Controlador recomendado: 8SMC5

 Solicitar presupuesto

Greenlight Solutions es distribuidor exclusivo en España de los productos de Standa.

Descubre vídeos de guias motorizadas en nuestro canal de:
