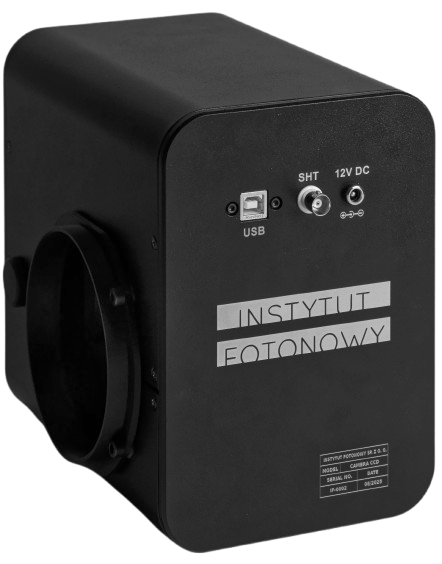

La cámara CCD refrigerada es un detector portátil de bajo ruido intrínseco diseñado para la detección de radiación en el rango ultravioleta (UV), visible (VIS) e infrarrojo cercano (NIR).
Este tipo de detector está optimizado para trabajar con monocromadores y espectrómetros, principalmente en aplicaciones donde se requiere adquirir muy poca luz o integrar señales extremadamente débiles durante períodos de larga exposición.
Precisamente, su capacidad de refrigeración reduce el ruido térmico y, consecuentemente, reduce la corriente oscura. Esto permite obtener imágenes más limpias, una mejor relación señal-ruido, y una mayor sensibilidad para la detección de señales débiles.
Es especialmente adecuado para aplicaciones de medición en espectroscopía Raman y actividad óptica Raman (Raman Optical Activity, ROA), así como para estudios de fotoluminiscencia y caracterización óptica de materiales.
La detección de señales ópticas de muy baja intensidad es uno de los mayores retos actuales en los estudios de espectroscopía. En aquellos casos donde el flujo de fotones es limitado, el ruido electrónico del detector puede convertirse en el principal factor limitante de la medida.
Las cámaras CCD refrigeradas representan una solución avanzada para este problema, pues mediante refrigeración termoeléctrica por efecto Peltier, el sensor opera a temperaturas muy bajas, reduciendo así la corriente oscura y el ruido térmico. De este modo, es posible realizar integraciones prolongadas sin que ello conlleve una degradación significativa de la señal.
Este sistema incorpora un sensor científico Teledyne e2v CCD30-11, reconocido por su alta eficiencia cuántica, excelente linealidad y estabilidad espectral. Ofrece un amplio rango de respuesta de 300 a 1000 nm, lo que lo hace adecuado para experimentos que requieren detección desde el ultravioleta hasta el infrarrojo cercano (UV-VIS-NIR).
Presenta también una ventana óptica no fluorescente que minimiza señales parásitas, un aspecto crítico en experimentos Raman y medidas de fluorescencia débil.
En cuanto a la refrigeración externa, esta se realiza por aire, de modo que no se requiere de sistemas hidráulicos adicionales. Esto simplifica su instalación a la vez que reduce su mantenimiento, de modo que se tiene un equipo compacto, robusto y fácilmente integrable.
A continuación, se muestran sus especificaciones técnicas:
• Tipo de detector: matriz CCD (sensor Teledyne e2v CCD30-11)
• Número de píxeles: 1024 (H) x 256 (V)
• Rango espectral: 300 – 1000 nm
• Área de imagen: 26.6 x 6.67 mm
• Tamaño de píxel: 26 x 26 µm
• Temperatura de trabajo (refrigeración termoeléctrica): –30 °C
• Refrigeración externa: por aire, no se requiere agua
• Ventana del sensor: no fluorescente
• Disparo de obturador: interno / externo
• Tiempo de integración: 1 – 150 s
• Número máximo de promedios internos: 100
• Conectividad: USB 2.0
• Dimensiones: 200 (H) × 140 (W) × 210 (D) mm
• Peso: 3.35 kg
• Alimentación: 230 V @50 Hz ó 115 V @60 Hz
Ventajas principales:
· Detector de bajo ruido para señales extremadamente débiles
· Refrigeración activa sin mantenimiento hidráulico
· Excelente relación señal-ruido
· Alta eficiencia cuántica
· Integraciones prolongadas estables
· Compatible con monocromadores y espectrómetros
· Diseño compacto para laboratorio
· Ideal para espectroscopía científica avanzada
Aplicaciones:
· Espectroscopía Raman y ROA
· Fotoluminiscencia
· Fluorescencia de baja intensidad
· Caracterización de materiales
· Investigación en óptica y fotónica
· Espectroscopía UV-VIS-NIR
Laboratorios científicos y universitarios
