El cuerpo central desplazabable se sujeta en resortes flexibles conducidos por piezo actuadores que aseguran una alta rigidez y estabilidad en la aplicación.
El diseño de la mesa motorizada 8NTS proporciona una excelente linealidad así como planitud en el movimiento, en contraste con los clásicos escáneres basados en tubos piezoeléctricos, donde la superficie es una esfera.

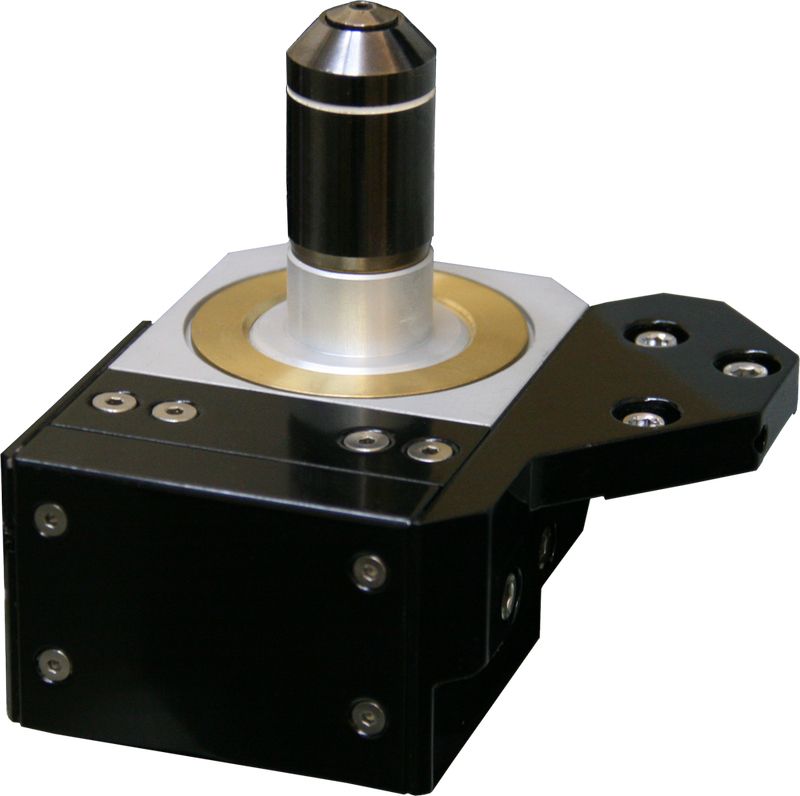

La plataforma de piezo-posicionamiento en eje Z de Standa está equipada con sensores capacitivos en la cadena de feedback digital, de manera que se mantiene la posición constante y se proporciona una alta precisión y linealidad en el movimiento.
La plataforma de nanoenfoque en Z ha sido diseñada para mover y posicionar a lo largo de un único eje, en particular, piezas ópticas a lo largo del eje óptico para realizar cambios de posición de foco con respecto a las superficies de la muestra o a objetos en la muestra. Más allá, tales avances son un elemento crucial en microscopios 3D. Combinado con una mesa XY, trabajando en dicho plano, un sistema como este permite obtener imágenes confocales en tres dimensiones de varios objetos.
Para controlar la piezo-plataforma 8NTS-Z, se recomiendan los controladores universales 8NSC-3000 o el controlador 8NSC-1000.
Entre las aplicaciones donde esta plataforma puede ser una herramienta de ayuda y una solución destacan la microscopía de escaneado (por ejemplo, para microscopios de fuerza atómica), nanoposicionamiento, metrología, investigación biológica, microelectrónica o micromanipulación.
Propiedades de movimiento
- Eje activo: Z
- Resolución (en lazo cerrado): 1 nm
- Resolución (en lazo abierto): 0,1 nm
- Inclinación del ángulo en todo el recorrido: <0.01
- Máxima velocidad escaneado: 10 Hz
- Propiedades de control: Capacidad eléctrica del eje Z: 15 pF
- Propiedades mecánicas: Frecuencia de resonancia en Z: 0,5 Khz
- Capacidad carga: 300 gramos
- Temperatura de operación. -40 a 80ºC
- Dimensiones: 108 x 73 x 67.5 mm
