Sistemas para nanoposicionamiento y nanoescaneado


Las series 8TN-S son instrumentos de nano posicionamiento y escaneado de precisión de Standa. En general cuentan con un cuerpor de metal macizo (fabricado en una aleación de aluminio de alta calidad) que proporciona una excelente linearidad y planitud en el movimeinto, en contraste con los escáneres clásicos basados en tubos piezoeléctricos.

A continuación te presentamos dos de las mesas de nanoescaneado y nanoposicionamiento más populares. Puedes consultar el catálogo completo de nanoposicionamiento, accede al siguiente enlace.

Todos los ejes del escaner 8NTS-01XY han sido equipados con sensores de desplazamiento capacitivos incluidos en la cadena del feedback digital. Esto proporciona una alta precisión y linealidad de movimiento, eliminando los efectos piezocerámicos de desviación. El segmento de medición se basa en TDCs que se localizan junto a los sensores, lo que minimiza la influencia del ruido electromagnético exterior.

Este nanoposicionador se completa con el controlador SPM completamente funcional 8EG-3000 y el software universal NSpec. El conjunto conforma un escáner completo, preparado para la adquisición de datos y que funciona además como sistema de visualización.

 Controlador motor paso a paso (con carcasa o solo PCB)

Especificaciones:

  • XY range » 100x100 µm
  • Minimum scan step » 0,1 nm
  • Angle tilting over the full range » < 0,001°
  • Maximum scanning speed » 10 Hz ( line / sec)
  • Maximum sample weight » 100 g
  • Resonant frequency XY » 1 kHz
  • Residual nonlinearity » ≤ 0.03%
  • Sensors type » Capacitance sensor
  • Bit built-in TDC (time-to-digital converters) » 24 bit

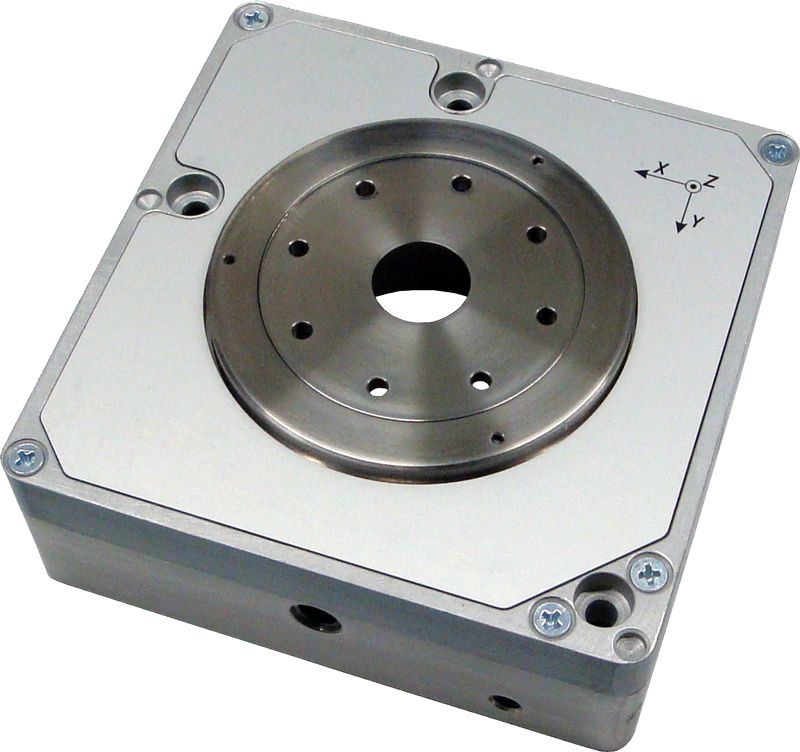

Por su parte, la plataforma de escaneado con piezo y agujero central 8NTS-XYZ-200-A ha sido equipada con sensores de desplazamiento capacitivo para poder realizar un control digital de lazo cerrado. Proporciona una alta precisión y linearidad de movimientos y elimina el indeseado efecto inherente a los sistemas piezocerámicos. Las medidas de capacitación se realizan mediante tecnología TDC (conversión tiempo-a-digital), que permite que todas las medidas electrónicas se realicen tan cerca como sea posible a los sensores. Un diseño de estas características permite obtener un bajo nivel de ruido y un control de desplazamiento de alta velocidad.

Controlador motor paso a paso (con carcasa o solo PCB)



Si quieres más información o solicitar un presupuesto sin compromismo, contáctanos aquí.
