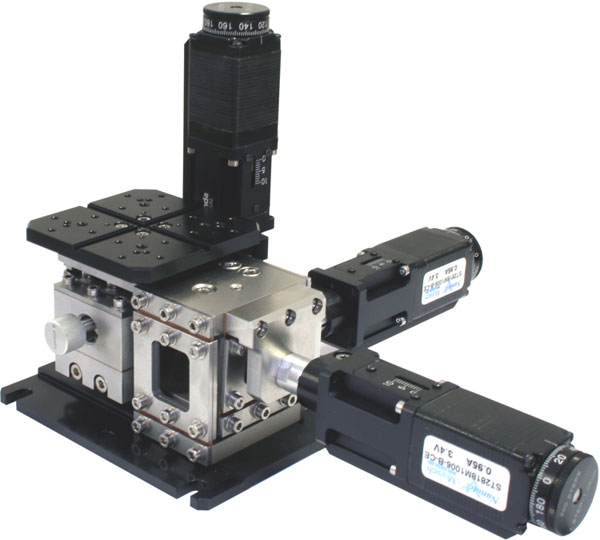

Plataforma motorizada de acoplamiento de fibra 8MTF2


La flexure stage 8MTF2 es un equipo ideal para aplicaciones donde se requiera la manipulación de dispositivos de alta precisión.

Esta plataforma motorizada encaja para casi cualquier aplicación de microposicionamiento, como por ejemplo, sistemas de lanzamiento de fibra single-mode, multimode y fibras de mantenimiento de polarización, así como para alineación de guías de onda a través de la manipulación de microestructuras en biociencia.

coupling-stage-motorized
Las plataformas de acoplamiento de fibra 8MTF2 se presenta con un diseño de bloque compacto con actuadores motorizados de alta resolución que aseguran una estabilidad en el largo plazo al mismo tiempo que se garantiza rigidez y movimiento suave sin las limitaciones severas de la fricción y el bloqueo.

Selecciona además todos los accesorios para un correcto montaje de tu aplicación en este enlace.


Las flexure stages de acoplamiento de fibra 8MTF2 proporcionan una combinación de tamaño reducido, recorrido, resolución y bajo coste que las hace únicas para alcanzar los exigente requerimientos de las aplicaciones de un laboratorio de fotónica.

Especificaciones
Recorrido en cada dirección XYZ: 2 mm
Resolución en 1/8 de paso: 0.2 micras
Cross talk:
20 µm/mm
Capacidad de carga: 15 Kg (horizontal)

Estabilidad mecánica: diseño flexure acero inoxidable
Capacidad de carga: 1,5 kg
Tipo de actuador: 8CMA28-10
Cable: 1.2 m longitud
Conector de motor: DB15(M)
Peso: 1,6 kg



Solicitar presupuesto

Greenlight Solutions es distribuidor exclusivo en España de los productos de Standa.
